235平美式田園風格一層房屋別墅設計圖，屋頂很漂亮

美式一層 20萬 一層長17.84米寬15.72米

分享到：

￥998

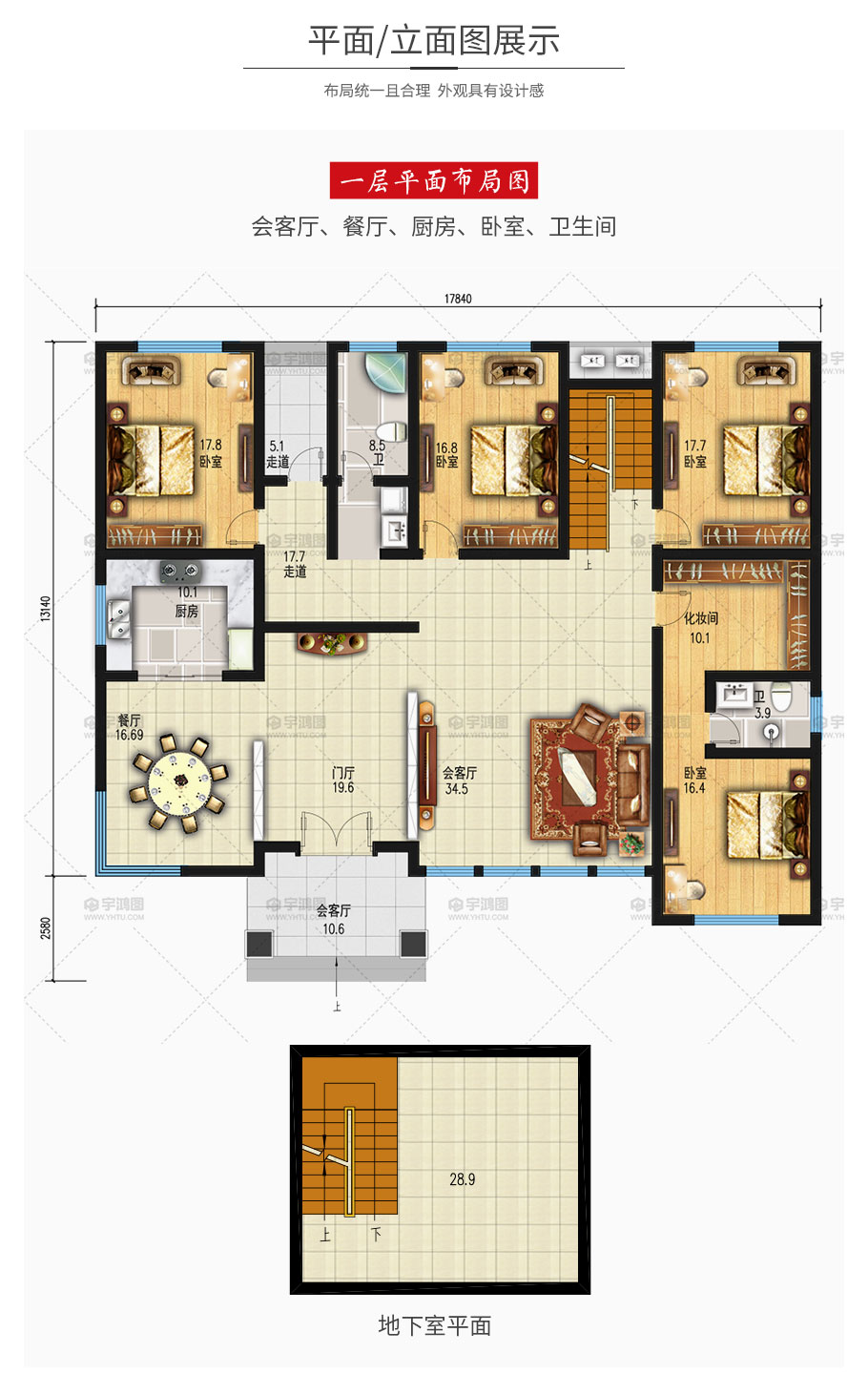

本案簡介： 235平美式田園風格一層房屋別墅設計圖，坡屋頂帶老虎窗很漂亮。負一層有28.9平方米地下室，一層有會客廳，門廳，餐廳，玄關，廚房，四個臥室，主臥帶化妝間和內衛。

圖片屬性

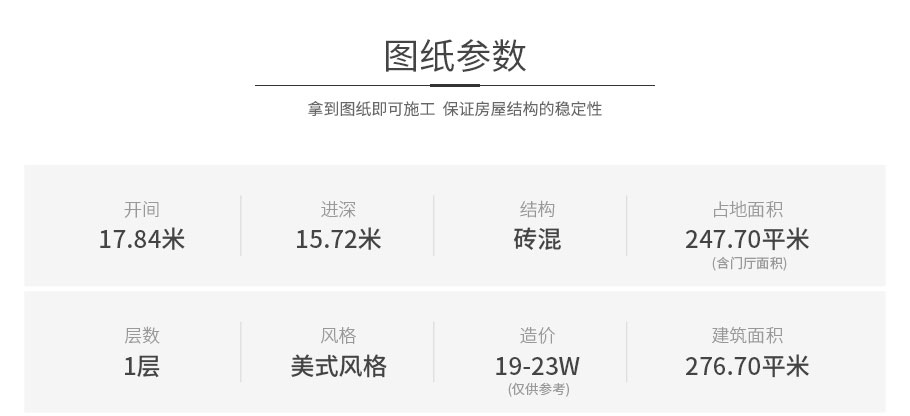

風格：美式	層數：一層	結構形式：磚混結構	圖紙編號：YH-A-1010
開間：17.84米	進深：15.72米	占地面積：247.7平方米	建筑面積：276.7平方米

圖紙內容

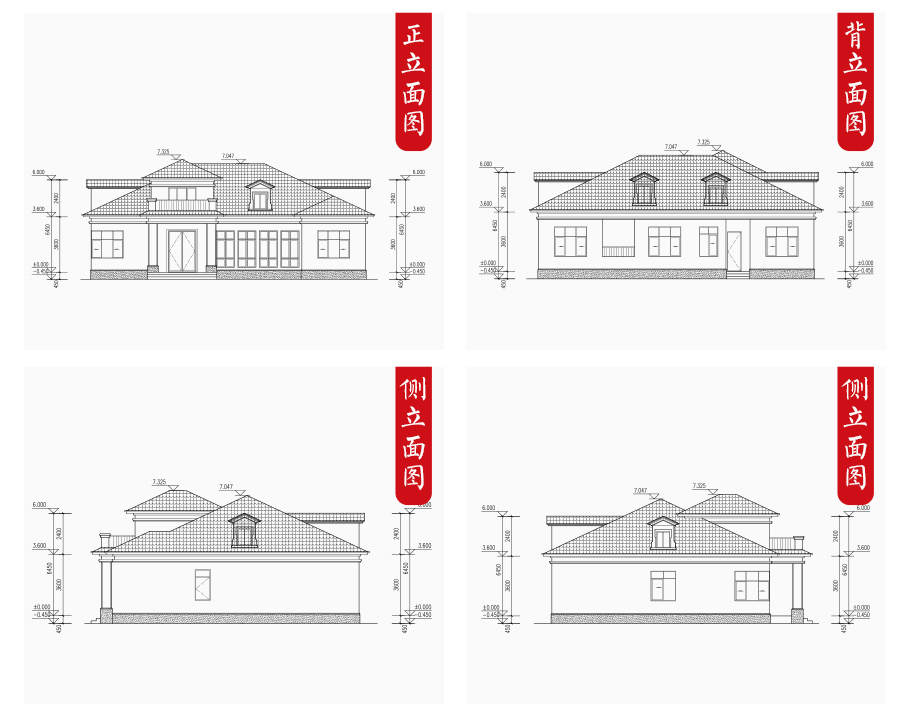

建筑圖：	建筑平面圖：一層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一
給排水圖：	樓層給排水平面圖：一層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
