本案簡介：
本圖紙為唐式風格農村二層自建房設計圖紙及效果圖，這座新唐風二層中式住宅設計，端莊秀麗，獨有韻味。其設計追溯中國唐代文脈，采用現代材料并結合傳統建筑造型，彰顯唐風建筑之沉穩大氣。中國風韻的屋頂搭配木質圍欄，暖黃色墻體，讓整棟建筑變得溫暖溫馨。一二層都有帶套衛的臥室，主人生活的私密性更有保障。配有大飄窗，讓生活更加愜意。一樓利用樓梯間辟出一間洗衣房，優化了空間的利用率。

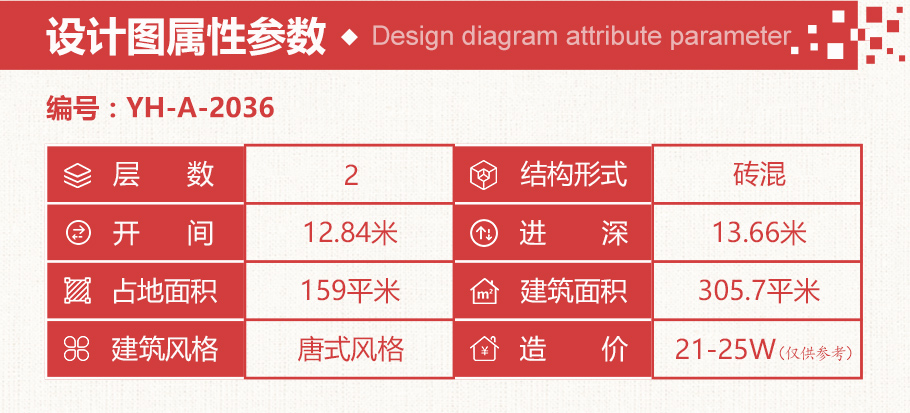

| 圖片屬性 | |||
|---|---|---|---|
| 風格：高端定制 | 層數：二層 | 結構形式：磚混結構 | 圖紙編號：YH-A-2036 |
| 開間：12.84米 | 進深：13.66米 | 占地面積：159平方米 | 建筑面積：305.7平方米 |
| 圖紙內容 | |
|---|---|

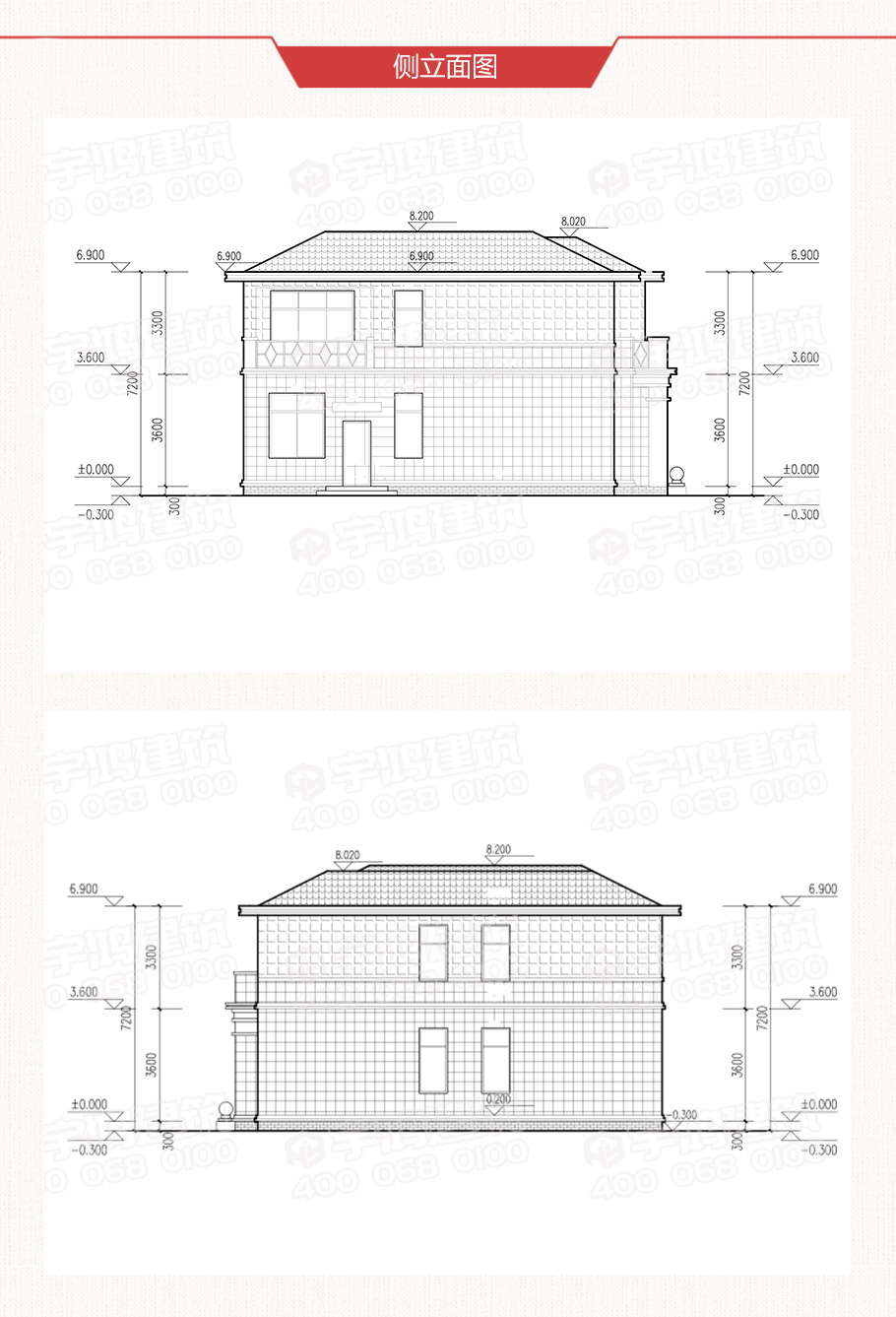

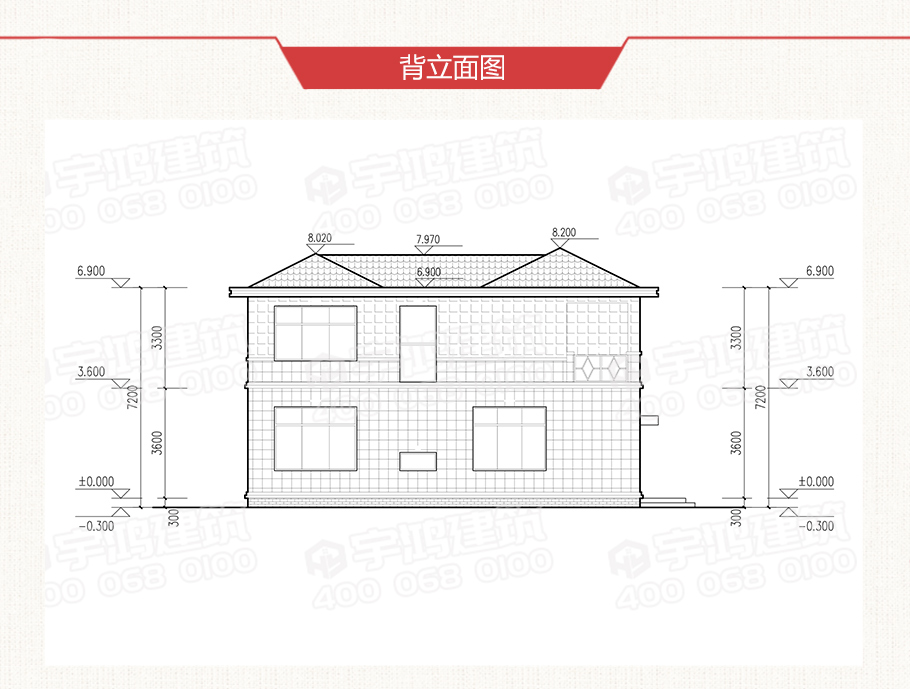

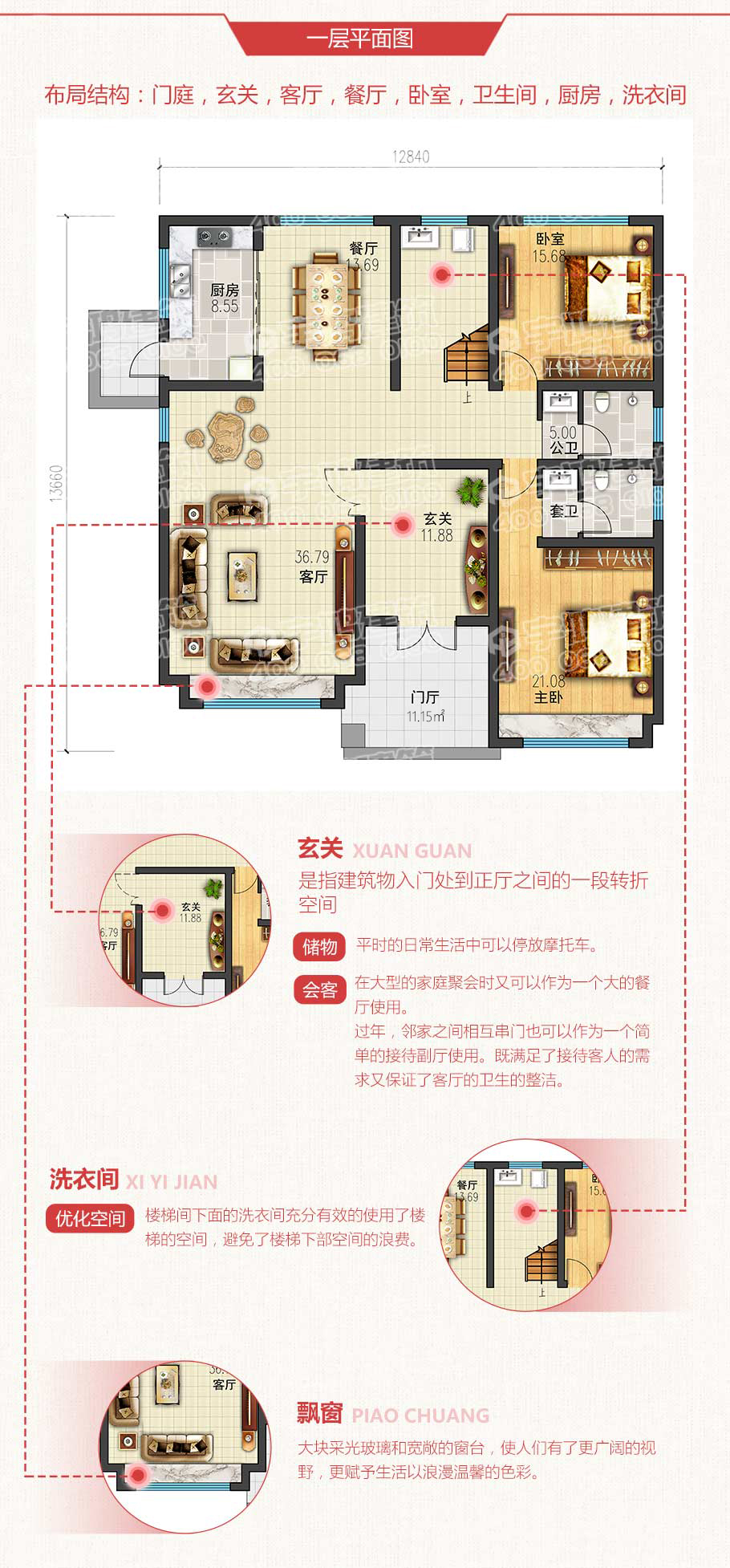

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
